에어컨 실외기실·환기 배기구의 위치와 방향을 판독해 ‘온풍 재순환’ 위험을 도식화하는 절차를 제시한다. 작성자는 토출 방향·개구 면적·차폐체·바람길을 스코어화하여 재순환 스코어(0–5)를 산출하고, 베란다 식물 배치·환기·차광·급수·안전 전략을 표준화한다.
서론

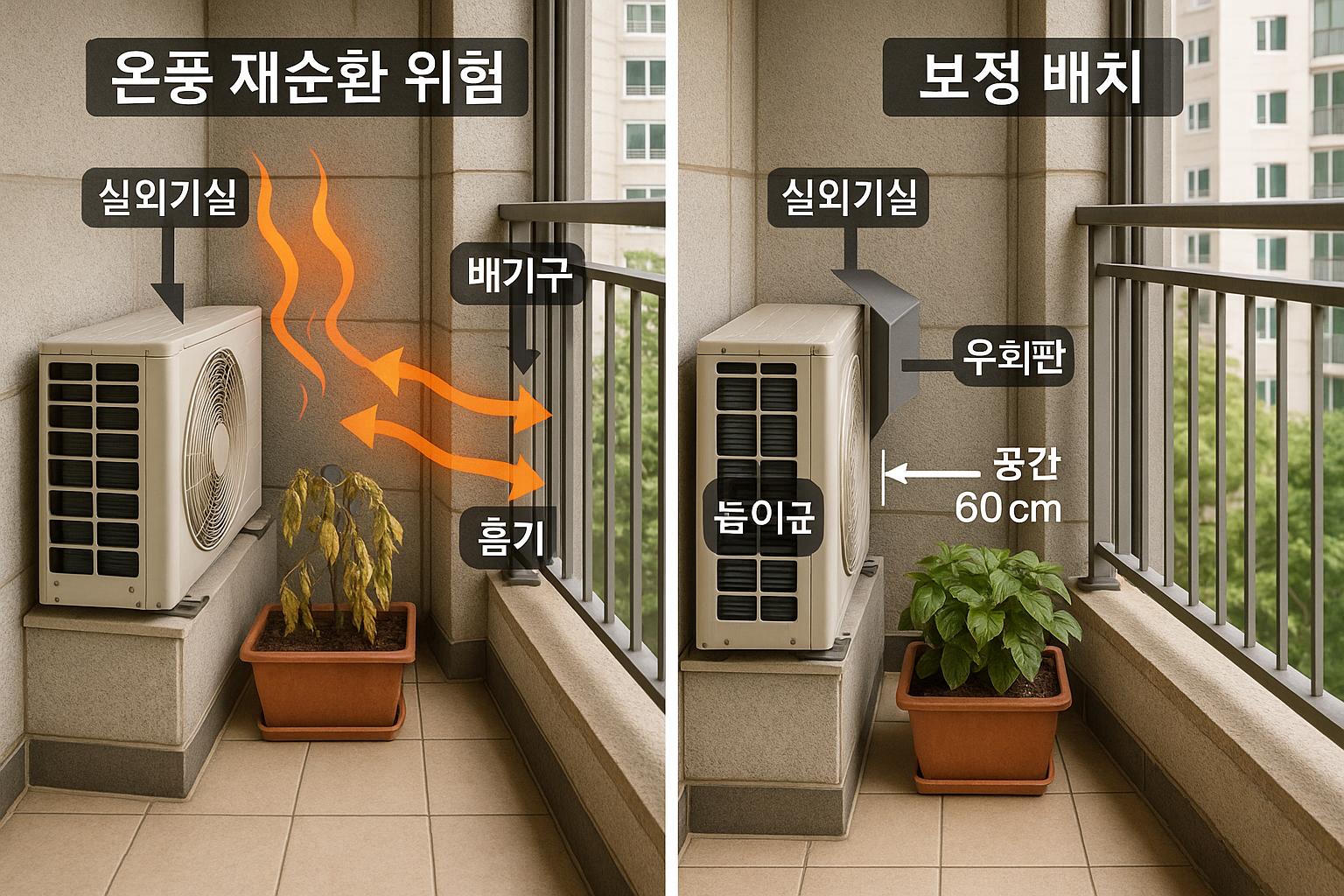

작성자는 여름철 베란다에서 식물이 갑자기 축 늘어지고 잎 끝이 말라가는 현상을 경험한다. 작성자는 물 부족이나 과광만 의심하지만, 실제 원인은 바로 옆 실외기실에서 분출된 뜨거운 배기가 베란다로 되돌아드는 온풍 재순환일 때가 많다. 작성자는 실외기 토출이 벽·난간·차양에 부딪혀 U자 궤적으로 되돌아오거나, 골목풍과 만나 베란다 구석에 열·수분이 정체되는 장면을 상상한다. 작성자는 이 문제를 현장 계측 없이도 해결하고 싶다. 작성자는 위성·3D·로드뷰·매물 사진만으로 실외기 토출 방향·개구 형태·거리를 판독하고, 차폐·와류·바람길을 함께 고려해 재순환 스코어(0–5)를 산출한다. 작성자는 이 스코어를 배치·환기·차광·급수·안전으로 즉시 변환해, 여름 피크 시간대의 열 스트레스를 사전에 차단한다.
목표와 산출물
- 목표: 작성자는 실외기·배기구의 온풍 재순환 위험을 책상 위에서 0–5로 수치화한다.
- 산출물: 재순환 스코어카드, 도식(화살표·회전존), 식물 배치·환기·차광·급수 권고, 체크리스트, JSON-LD.
핵심 개념
- 토출(Discharge): 실외기 팬이 내뿜는 뜨거운 공기. 전면/상향/측향/하향 등 방향이 다르다.
- 흡입(Intake): 열교환기 주변으로 빨려 들어가는 외기. 재순환이 심하면 흡입 공기가 과열된다.
- 재순환(Recirculation): 토출이 장애물에 반사·굴절되어 자기 흡입 영역이나 베란다 공간으로 되돌아오는 현상.
- 차폐체: 난간·벽·슬라브·가구·차광망. 인접 동/벽, ㄱ자 코너, 깊은 차양이 특히 문제.
- 바람길·와류: 골목풍·코너 와류가 토출 플룸을 들이밀거나 붙잡는다.
자료 수집
- 3D 보기/매물 사진: 실외기실 위치(벽·박스형·오픈), 토출 방향(그릴 패턴), 개구 크기, 수량
- 로드뷰/외관 사진: 상가·주거 배기구(주방·욕실) 위치/방향, 난간·차양 구조
- 위성지도: 베란다와 실외기실 상대 위치, 코너·와류 가능성(동 배치)
- 노트/시트: 스코어카드, 화살표 도식 캔버스, 위험 구역(Hot Zone) 마커
SOP: 온풍 재순환 위험을 도식화·수치화하는 9단계
1단계) 실외기실·배기구 인벤토리
- 작성자는 매물 사진·3D에서 실외기실(벤트 박스/루버)와 베란다 실외기의 위치를 찾는다.
- 작성자는 배기구의 그릴 방향을 관찰해 토출을 전면/측면/상향/하향 중 하나로 분류한다.
- 작성자는 수량(대수)와 개구 면적(소/중/대)도 함께 기록한다.
2단계) 거리·고도 차 추정
- 작성자는 베란다 난간 끝에서 배기구/실외기 전면까지의 수평 거리 D를 위성/사진 스케일로 근사한다.
- 작성자는 고도 차(Δh)가 있는지(상하 위치) 확인한다. 상향 토출이 슬라브에 곧바로 부딪치면 재순환↑.
3단계) 차폐체·형상 확인
- 작성자는 상부 차양 깊이(P), 난간 유형(유리/벽체/격자), 측벽/코너 ㄱ자 존재를 체크한다.
- 작성자는 슬라브 하부–난간–벽이 ㄷ자를 이루면 반사·체류 가능성이 매우 높음을 메모한다.
4단계) 바람길·와류 스케치
- 작성자는 골목 방향·하천·대로 등 바람길 화살표를 그려 토출 플룸의 궤도를 예측한다.
- 작성자는 코너 세대면 와류 중심을 베란다 전면에 표시한다(회전존). 토출 플룸이 와류에 포획되면 재순환↑.
5단계) 토출 플룸 경로 가정
- 전면 토출: 정면→난간/측벽 반사→상향/하향 경로를 예상한다.
- 상향 토출: 슬라브 충돌→전면 하강 가능.
- 측향 토출: 측벽 반사→역류 가능.
- 하향 토출: 바닥 반사→상승 가능.
- 작성자는 도식에 화살표로 경로를 그려 접촉 면(난간/벽/슬라브)을 표시한다.
6단계) 재순환 스코어 산출(0–5)
- 아래 스코어카드 규칙으로 점수를 계산한다(가산: 위험↑, 감산: 위험↓).
- 작성자는 가장 위험한 조합을 기준으로 산출한다.
7단계) Hot Zone 마킹
- 작성자는 난간 안쪽 30–60cm 띠, 코너 ㄱ자 내부, 슬라브 하부 50cm 아래를 Hot Zone으로 표시한다.
- 작성자는 Hot Zone에는 고온·건조 민감 식물을 두지 않도록 원칙화한다.
8단계) 전략 변환(배치·환기·차광·급수)
- 작성자는 스코어 구간별로 식물 배치·환기 타이밍·차광·급수·안전을 결정한다(권고표 참조).
9단계) 계절·시간대 메모
- 작성자는 여름 오후~저녁(실외기 가동 피크)를 특별 관리 시간으로 지정하고, 겨울 난방·상가 환기 영향 메모를 남긴다.
재순환 스코어카드(0–5)
A. 토출 방향·개구(0~1.5)
- 상향 토출 + 슬라브 60cm 이내: +1.0
- 전면 토출 + 난간 1m 이내: +0.8
- 측향 토출 + 측벽 60cm 이내: +0.8
- 하향 토출 + 바닥 반사면(타일 B3): +0.4
- 개구 대(2대↑ 또는 그릴 대형): +0.5 / 중: +0.3 / 소: +0.1
B. 거리·고도(0~1.0)
- 수평 거리 D ≤ 1.0m: +0.7 / 1.0–2.0m: +0.4 / >2.0m: +0.1
- 고도 차 Δh(토출이 베란다와 같은 높이): +0.3 / 상·하로 0.5m↑↓: +0.1
C. 차폐·형상(0~1.5)
- ㄷ자 형상(슬라브·난간·벽) +0.8
- ㄱ자 코너 +0.5
- 상부 차양 깊이 P/B ≥ 0.33 +0.3
D. 바람길·와류(−0.5~+0.8)
- 코너 와류 중심 베란다 전면 +0.5
- 골목 H/W≥1.0가 베란다로 직격 +0.3
- 반대로 배출 편향 바람길(토출 반대 방향으로 빠짐) −0.5
E. 난간·반사면(−0.2~+0.3)
- 불투명 벽체 난간(저고도 반사·막힘) +0.2
- 유리 난간(산란·배출 보조) −0.2
- 바닥 밝은 타일(B3) +0.1
해석: 0–1.0 낮음, 1.5–2.5 보통, 3.0–4.0 높음, 4.5–5.0 매우 높음(재순환 적극 관리)
사례 분석
사례 1) 전면 토출 2대(대형 그릴), 난간 80cm, 슬라브 깊음(P/B 0.4), 코너 ㄱ자, 수평 거리 0.9m
- A: 전면+난간 1m 이내 +0.8, 개구 대 +0.5 → 1.3
- B: D≤1.0m +0.7, Δh 동일 +0.3 → 1.0
- C: ㄷ자 형상 +0.8, ㄱ자 +0.5, 상부 차양 +0.3 → 1.6
- D: 코너 와류 +0.5 → 0.5
- E: 난간 벽체 +0.2 → 0.2
- 합계 4.6 (매우 높음)
- 전략: 작성자는 Hot Zone(난간 60cm, 코너 ㄱ자 내부)를 금지 구역으로 설정한다. 작성자는 메쉬 방풍 스크린(공극 40–60%)을 토출과 베란다 사이에 반투과 차폐막으로 세워 직격 열기를 분산시킨다. 작성자는 환기 루틴을 “실외기 피크 시간 제외”로 설정한다(가동 직후 30~60분은 창 닫음→후반 개방). 작성자는 점적/저면관수로 근권 온도 급상승을 완화하고, 반사판으로 빛은 늘리되 열 복사는 피한다.
사례 2) 상향 토출 1대(중형), 슬라브 40cm, 유리 난간, 수평 거리 1.6m, 골목 바람이 반대 방향으로 배출
- A: 상향+슬라브 60cm 이내 +1.0, 개구 중 +0.3 → 1.3
- B: D 1.0–2.0m +0.4, Δh 동일 +0.3 → 0.7
- C: 차양 비율 0.33 미만 0, ㄷ자·ㄱ자 없음 0 → 0
- D: 배출 편향 바람길 −0.5 → −0.5
- E: 유리 난간 −0.2 → −0.2
- 합계 1.3 (낮음~보통 경계)
- 전략: 작성자는 전면 30cm만 Hot Zone으로 두고, 허브·초화는 난간에서 한 칸 뒤에 배치한다. 작성자는 상향 토출 시간이 길면 슬라브 하부에 열막 형성을 확인하고, 필요 시 슬라브 하부에 난류 분산 스트립(메쉬·루버)을 설치한다.
사례 3) 측향 토출 2대, 측벽 40cm, 바닥 밝은 타일, 골목 H/W=1.0(직격), 상부 차양 깊음
- A: 측향+측벽 60cm 이내 +0.8, 개구 대 +0.5 → 1.3
- B: D≤1.0m 가정 +0.7, Δh 동일 +0.3 → 1.0
- C: ㄱ자 코너 없음 0, ㄷ자 형상(차양 깊음 + 난간) +0.8+0.3 → 1.1
- D: 골목 직격 +0.3 → 0.3
- E: 바닥 밝은 타일 +0.1 → 0.1
- 합계 3.8 (높음)
- 전략: 작성자는 측벽 쪽에 ㄴ자 메쉬를 세워 토출을 상부로 우회시킨다. 작성자는 허브·과채를 반대측으로 이동하고, 측벽 라인에는 관엽을 배치한다. 작성자는 관수는 저면, 차광은 30–50%로 오후 피크만 적용한다.
스코어→실행 매핑표
재순환 스코어판단식물 배치환기·차광급수·토양안전·보강
| 0–1.0 낮음 | 영향 미미 | 자유 배치 | 통풍 루틴 정상 | 평균 급수 | 보강 불필요 |
| 1.5–2.5 보통 | 부분 영향 | 난간 30–40cm 후퇴, 민감종 회피 | 실외기 피크 시간 환기 최소화 | 저면/점적 병행 | 메쉬 선택, 반사판 선택 |
| 3.0–4.0 높음 | 뚜렷한 영향 | Hot Zone 금지, 허브·과채 반대측 | 피크 1시간 차광 30–50%, 환기 타임 시프트 | 멀칭+저면, 염 스트레스 관리 | ㄴ/ㄱ자 메쉬, 지지대 고정 |
| 4.5–5.0 매우 높음 | 적극 관리 | 관엽 중심, 허브·과채는 이동형 | 피크 시간 창폐, 야간 환기 | 저면+점적, 온습도 완충 | 반투과 차폐막, 중량화, 케이블 타이 |
실무 팁
- 작성자는 그릴 방향만으로도 토출 방향을 판정한다. 수평 루버=전면/측향, 수직 루버=상/하향 경향이 있다.
- 작성자는 매물 사진의 결로·변색을 단서로 사용한다. 슬라브 하부 변색은 상향 토출+정체 신호다.
- 작성자는 차광망을 설치할 때 돛 효과를 고려해 3점 고정 + 하단 텐션을 표준화한다.
- 작성자는 행잉 화분을 Hot Zone에서 금지하고, 저중심 컨테이너에 자갈 10–20%로 중량화한다.
- 작성자는 실외기 필터·핀 먼지가 많으면 토출 온도가 더 높아진다고 보고, 정비 주기를 체크리스트에 포함한다(관리 팁으로만 언급).
체크리스트
- 작성자는 실외기·배기구 위치와 토출 방향을 기록했는가?
- 작성자는 수평 거리 D와 고도 차 Δh를 추정했는가?
- 작성자는 차양·난간·측벽으로 ㄷ/ㄱ자 형상이 되는지 확인했는가?
- 작성자는 바람길·와류를 스케치하고 배출 편향/직격을 판정했는가?
- 작성자는 Hot Zone을 표시하고 배치를 보정했는가?
- 작성자는 재순환 스코어를 계산해 환기·차광·급수·안전 전략으로 변환했는가?
FAQ
- Q. 실외기 가동을 멈추지 않고 해결할 수 있는가?
A. 작성자는 차폐·유도(메쉬/루버), 배치 후퇴, 환기 타임 시프트, 저면·점적관수로 상당 부분 완화할 수 있다고 본다. - Q. 유리 난간이 재순환에 유리한가?
A. 작성자는 유리 난간이 산란·배출을 도와 소폭 감산(−0.2)을 준다. 단, 상향 토출+슬라브 정체에는 영향이 제한적이다. - Q. Hot Zone에서 꼭 키워야 하면?
A. 작성자는 내열·내건성 관엽(산세베리아, 제라늄 일부), 심화 분(깊은 컨테이너), 멀칭을 조합하라고 권한다.
결론
작성자는 실외기·배기구의 토출 방향과 거리, 차양·난간·측벽의 형상, 바람길·와류를 지도·사진만으로 판독해 온풍 재순환 위험을 정량화한다. 작성자는 재순환 스코어(0–5)를 기준으로 Hot Zone 금지, 배치 후퇴, 메쉬/루버 차폐, 환기 타임 시프트, 저면·점적관수, 차광망 고정을 설계한다.
